Pohjasyöttösekoitin vs sivusyöttösekoitin: kumpi sinun pitäisi valita?
Pikavertailu: Pohjasyöttösekoitin vs Sivutoiminen sekoitin
A pohjasyöttösekoitin on yleensä vahvempi vaihtoehto, kun prosessi vaatii hellävaraista, vähän leikkausvoimaa aiheuttavaa sekoitusta pienessä tai keskikokoisessa astiassa, erityisesti kun kyseessä on hygieeninen suunnittelu ja helppo puhdistaa, kuten meijerikäsittely, kosmeettisten valmisteiden koostumus ja bioteknologiaerät. Sivusyöttösekoitin sopii tyypillisesti paremmin suuriin varastosäiliöihin ja bulkkinestesäiliöihin, joissa yksikkö asennetaan säiliön sivuseinän läpi lähelle pohjaa, jotta kiintoaine pysyy suspendoituneena ja sekoittuu suuria määriä avaamatta säiliön kattoa. Oikea valinta riippuu säiliön koosta, tuotteen viskositeetista, hygieniavaatimuksista ja siitä, miten astiaan päästään huoltoa varten.
Ennen kuin mennään syvemmälle suunnittelun yksityiskohtiin, tässä on lyhyt yhteenveto siitä, milloin kukin kokoonpano on yleensä järkevä laitoksen päivittäisessä toiminnassa.
- Valitse a pohjasyöttöinen sekoitin alhaisen tai keskikokoisen viskositeetin nesteille astioissa, jotka tarvitsevat usein puhdistusta tai saniteettikäsittelyä.
- Valitse a side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Harkitse säiliön lattiatilaa, ylätilaa ja tiivisteen huoltoon pääsyä ennen kumman tahansa kokoonpanon viimeistelyä.
- Molemmat kokoonpanot voivat auttaa pitämään kiintoaineet ripustettuna, mutta ihanteellinen juoksupyörä ja asennuskulma riippuvat tietystä erästä ja säiliön geometriasta.
Mikä on pohjasekoitin ( Pohjasyöttösekoitin ) ja miten se toimii
A pohjasyöttösekoitin , jota joskus kutsutaan pohjasekoittimeksi tai pohjaan asennettavaksi sekoittimeksi, asennetaan säiliön lattian läpi yläkannen tai sivuseinän sijaan. Moottori- ja mekaaninen tiivistekokoonpano on sijoitettu säiliön pohjan alle tai suoraan sen päälle, ja se on yhdistetty suhteellisen lyhyeen akseliin, joka ulottuu astiaan, jossa juoksupyörä pyörii lähellä alustaa. Koska akselin pituus on lyhyempi kuin tyypillisessä yläsisääntulojärjestelyssä, alemman sisäänmenon sekoittimen kokoonpano pyrkii vähentämään taivutuskuormitusta ja tärinää akselissa ja laakereissa jatkuvan käytön aikana.
Koska juoksupyörä vetää ja kierrättää materiaalia suoraan ylöspäin säiliön pohjasta, jotkut prosessiinsinöörit kutsuvat tätä laitetta myös pohjasyöttösekoitin , koska sekoitustoiminto syöttää ja jakaa panoksen tehokkaasti astian pohjalta pintaa kohti. Jatkuvassa tai puolijatkuvassa toiminnassa pohjaan asennettu sekoitinkokoonpano pitää juoksupyörän lähellä astian pohjaa, mikä tukee tasaista sekoittumista lähellä säiliön pohjaa, jossa sedimentaatiota todennäköisimmin tapahtuu.
Tyypilliset pohjasyöttösekoittimen komponentit
- Suoraveto tai alennettu vaihteisto moottori asennettuna säiliön pohjan alle
- Mekaaninen tiivistekotelo kohdassa, jossa akseli tunkeutuu säiliöön
- Lyhyt käyttöakseli, joka yhdistää moottorin juoksupyörään
- Pienen leikkausvoiman juoksupyörä, joka on suunniteltu hellävaraiseen sekoitukseen tai kevyeen kiintoainesuspensioon
- Asennuslaippa, joka kiinnittää kokoonpanon säiliön pohjaan
Tämä kompakti järjestely on yleinen syy a pohjasyöttöinen sekoitin on valittu tiloihin, joissa säiliön ympärillä oleva lattiatila on rajallinen ja korkea päälle asennettu käyttökokoonpano olisi epäkäytännöllinen.
Mikä on sivutoiminen sekoitin
Sivusyöttösekoitin asennetaan säiliön sivuseinän läpi, tavallisesti sijoitettuna lähelle astian alakolmannesta ja kulmassa hieman alaspäin, jotta siipipyörä ohjaa virtauksen säiliön pohjan poikki ja ylöspäin vastakkaista seinää pitkin. Tällä kokoonpanolla vältetään tarve tunkeutua säiliön kattoon tai lattiaan, mikä on yksi syy, miksi sivusekoittimia käytetään laajalti suurissa varasto- ja sekoitussäiliöissä, joissa yläkansi voi jo olla muiden varusteiden, mittareiden tai pääsyluukkujen varassa.
Koska käyttöyksikkö sijaitsee säiliön ulkopuolella sivuseinässä, moottorin ja tiivisteen huoltopääsy on yleensä mahdollista tyhjentämättä astiaa kokonaan, mikä on käytännön hyötyä erittäin suurille säiliöille, joissa tyhjennys on aikaa vievää. Sivutoimiset sekoittimet yhdistetään yleensä irtotavaran varastointisovelluksiin, kuten suuriin kemikaalisäiliöihin, jätevesialtaisiin ja muihin suuritilavuussäiliöihin, eikä pieniin erä- tai saniteettisäiliöihin.
Tyypilliset sivusyötön sekoitinsovellukset
- Halkaisijaltaan suuret varastosäiliöt, jotka vaativat massasekoitusta
- Säiliöt, joiden kattoon ei pääse helposti käsiksi yläajoa varten
- Sovellukset, joissa päätavoitteena on estää sedimentaatiota suurella säiliön pohja-alueella
- Alukset, joissa ulkoinen huoltopääsy käyttöyksikköön on edullinen
Pohjasyöttösekoitin vs sivusyöttösekoitin: Ominaisuuksien vertailutaulukko
Alla olevassa taulukossa on yhteenveto kunkin kokoonpanon tyypillisistä ominaisuuksista. Todelliset tekniset tiedot vaihtelevat säiliön rakenteen, erävaatimusten ja laitteita toimittavan valmistajan mukaan.
| Ominaisuus | Pohjasyöttösekoitin | Sivutoiminen sekoitin |
|---|---|---|
| Asennuspaikka | Tankin pohjan läpi | Sivuseinän läpi, kulmassa lähellä pohjaa |
| Tyypillinen akselin pituus | Lyhyt | Lyhyt to medium |
| Tyypillinen leikkaustaso | Matala | Matala to medium |
| Tavallinen säiliön koko | Pienet ja keskikokoiset alukset | Suurista erittäin suuriin varastosäiliöihin |
| Siivous pääsy | Usein suoraviivainen, tukee suljettuja järjestelmiä | Pääsee säiliön seinän ulkopuolelta |
| Tyypillisiä toimialoja | Meijeri, kosmetiikka, biotekniikka, tietyt kemikaalisäiliöt | Bulkkivarasto, suuret kemikaali- ja vedenkäsittelysäiliöt |
| Tyypillinen viskositeettialue | Matala to medium viscosity | Matala to medium viscosity, large volume |
Suorituskykyominaisuudet verrattuna
Fyysisen asennuspaikan lisäksi näillä kahdella kokoonpanolla on taipumus erota niiden toimivuudesta useita käytännön prosessinäkökohtia vastaan. Alla olevassa taulukossa on suhteellinen, havainnollinen vertailu neljän yleisesti käsitellyn tekijän välillä: leikkauksen hallinta, puhdistuksen helppous, soveltuvuus suuriin säiliöihin ja yleinen jalanjäljen tehokkuus.
Pohjasyöttöiset sekoittimet saavuttavat yleensä hyvin leikkauksenhallinnan ja puhdistuksen helppouden, mikä on yksi syy, miksi niitä suositaan herkissä, hygienia- tai leikkausherkissä koostumuksissa. Sivulla sisäänmenevät sekoittimet saavat yleensä paremman tuloksen ison säiliön soveltuvuudesta, koska niiden sivuseinäkiinnitys tukee massasekoitusta suurilla säiliöhalkaisijoilla ilman, että vaaditaan korkeaa päälle asennettua kokoonpanoa.
Pohja-syöttölaitteen sekoittimen rakenne selitetty

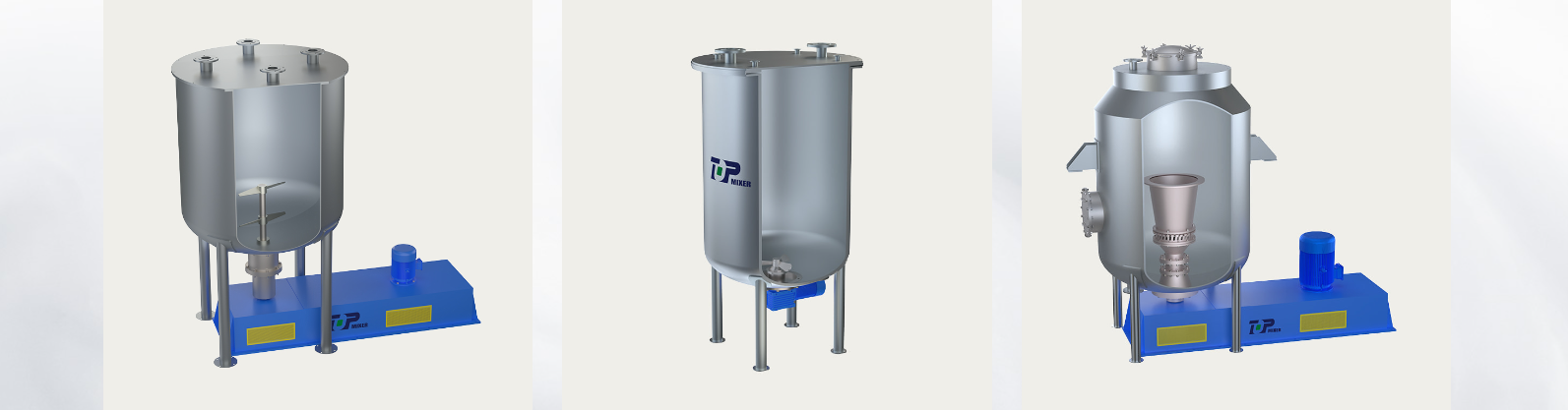

Alla oleva kuva esittää tyypillisen pohjasekoittimen asennuksen yleisen rakenteellisen asettelun, joka näyttää kuinka moottori, tiiviste, akseli ja juoksupyörä liittyvät säiliön pohjaan.
Pohjasyöttösekoittimen asettelun lukeminen
Tässä asetelmassa moottori sijaitsee säiliön alapuolella, ja se on yhdistetty lyhyellä käyttöakselilla, joka kulkee säiliön pohjassa olevan mekaanisen tiivisteen läpi. Asennuslaippa kiinnittää koko kokoonpanon astiaan, ja juoksupyörä pyörii juuri säiliön sisällä lähellä alustaa ja kierrättää prosessinestettä ylöspäin erän läpi. Tämä tiiviisti kytketty rakenne on a pohjasyöttöinen sekoitin ja se on osa sitä, miksi laitteet vaativat yleensä vähemmän pystysuoraa ylätilaa kuin ylhäältä sijoitetut vaihtoehdot.
Missä käytetään pohja- ja sivusekoittimia
Pohjasekoittimia esiintyy usein aloilla, jotka arvostavat hygieenistä suunnittelua, hellävaraista sekoitustoimintoa ja kompaktia jalanjälkeä. Sivusyöttösekoittimet puolestaan liittyvät läheisemmin suurten massavarastointi- ja sekoitustarpeisiin. Alla oleva sarakekaavio havainnollistaa yleisen, epätarkan käyttömallin yleisillä aloilla.
The pohjasyöttösekoitin for chemical tanks on käytännöllinen vaihtoehto sekoitus-, neutralointi- ja reaktioastioissa, joissa hellävarainen sekoittaminen on suositeltua ja lattialle asennettu pääsy yksinkertaistaa rutiinihuoltoa. Vastaavasti a pohjasyöttösekoitin for storage tanks valitaan usein, kun lattiatilaa on rajoitetusti ja pääsyä alukseen ylhäältä rajoittaa putkisto, tasot tai muut kiinteät laitteet. Samaan aikaan sivutulokokoonpanot ovat edelleen yleisiä erittäin suurissa vedenkäsittely- ja bulkkikemikaalien varastosäiliöissä, joissa ensisijaisena on pitää suuri määrä nestettä tasaisesti sekoitettuna.
Viskositeetti, kiintoainesuspensio ja eräkoko
Säiliön koko ja tuotteen viskositeetti ovat kaksi käytännöllisintä tekijää verrattaessa a pohjasyöttösekoitin sivusyöttösekoittimella. Alla oleva viivakaavio näyttää yleisen suuntauksen, jossa soveltuvuus pyrkii muuttumaan säiliön koon kasvaessa tyypillisten prosessisuunnittelumallien perusteella.
Yleensä pohjasyöttösekoitin pysyy vahvana, kun säiliön koko muuttuu pienestä keskikokoiseen, kun taas sivusyöttösekoittimesta tulee yhä käytännöllisempi säiliön halkaisijan kasvaessa erittäin suureksi, pääasiassa siksi, että sivuseinäkiinnitys välttää korkean käyttökokoonpanon ja yksinkertaistaa ulkoista huoltoa ylisuurissa astioissa.
Monitekijäinen vertailu
Alla oleva tutkakaavio yhdistää useita tekijöitä kerralla vertaamalla leikkaushallintaa, puhdistuksen helppoutta, soveltuvuutta suuriin määriin, asennukseen pääsyä, saniteettiprosessin sopivuutta ja jalanjäljen tehokkuutta molemmissa kokoonpanoissa.
Yhdessä nämä vertailut viittaavat siihen, että a pohjasyöttöinen sekoitin on taipumus johtaa leikkauksen hallintaan, puhdistuksen helppouteen ja hygieniaprosessin sopivuuteen, kun taas sivusyöttösekoitin johtaa suuren volyymin sopivuuteen. Kumpikaan kokoonpano ei ole yleisesti parempi kaikilla tekijöillä, minkä vuoksi sekoittimen tyypin sovittaminen tiettyyn säiliöön ja prosessiin on käytännöllinen lähestymistapa.
Puhdistus ja huolto erot
Rutiinihuollon suunnittelu riippuu usein suuresti siitä, missä sekoittimen käyttö ja tiiviste sijaitsevat suhteessa säiliöön ja ympäröivään lattiatilaan.
- Pohjalla toimiva sekoitin sijoittaa tiivisteen säiliön pohjaan, mikä tukee suljetun järjestelmän toimintaa ja vähentää tuotteen altistumisen mahdollisuutta rutiinipuhdistusjaksojen aikana.
- Sivusyöttösekoitin asettaa tiivisteen säiliön sivuseinään, jolloin teknikot voivat huoltaa vetolaitetta ja tiivistää säiliön ulkopuolelta ilman, että heidän tarvitsee päästä käsiksi astian alla olevaan alueeseen.
- Pohjassa olevissa sekoitinasennuksissa on usein hyötyä pienestä huoltokuoposta tai säiliön alla olevasta esteettömästä lattiatilasta moottorin ja tiivistekotelon huoltoa varten.
- Sivulle menevät sekoitinasennukset vaativat tyypillisesti vapaata tilaa säiliön sivuseinällä eikä astian alapuolella, mikä voi yksinkertaistaa sijoittelun suunnittelua joissakin tiloissa.
Molemmat kokoonpanot voidaan suunnitella mekaanisilla tiivisteillä, jotka tukevat suhteellisen pitkiä huoltovälejä, vaikka todellinen huoltoaikataulu riippuu käsiteltävästä tuotteesta, käyttölämpötilasta ja siitä, kuinka usein säiliö puhdistetaan erien välillä.
Kuinka valita pohjasyöttösekoittimen ja sivutoimisen sekoittimen välillä
Seuraavat vaiheet hahmottelevat käytännön tavan tehdä päätös tietyn säiliön ja prosessin osalta.
- Varmista säiliön koko ja muoto, koska halkaisijaltaan suuret irtotavarasäiliöt suosivat yleensä sivusyöttösekoitinta, kun taas pienet ja keskikokoiset prosessiastiat suosivat usein pohjasekoitinta.
- Tarkista tuotteen viskositeetti ja leikkausherkkyys, koska meijeri-, kosmetiikka- tai bioteknologiasovelluksissa käytettävät formulaatiot hyötyvät yleensä pohjasekoittimesta.
- Tarkista käytettävissä oleva lattiatila säiliön alla verrattuna säiliön sivuseinän varrella olevaan tilaan, koska tämä määrittää usein, mikä asennustapa on fyysisesti käytännöllinen.
- Harkitse puhdistustiheyttä ja hygieniavaatimuksia, koska pohjasekoittimet valitaan usein suljettuihin saniteettitiloihin.
- Arvioi huoltotarpeet, mukaan lukien, voidaanko säiliö tyhjentää helposti huoltoa varten vai onko ulkopuolinen sivuseinän pääsy parempi.
- Keskustele juoksupyörän tyypistä ja asennustiedoista pätevän sekoituslaitteiden toimittajan kanssa, joka voi tarkastella tietyn erän, säiliön piirustuksen ja prosessin tavoitteet.
Tietoja Wuxi Top Mixer Equipment: Bottom Entry Mixer valmistaja
Wuxi Top Mixer Equipment Co., Ltd. perustettiin vuonna 2003, ja sen tuotantopaikka sijaitsee Jangtse-joen suiston talousvyöhykkeellä Wuxissa. Kuten a pohjasyöttösekoitin manufacturer , yritys keskittyy nesteiden, jauheiden ja lietteen sekoituslaitteisiin, joka kattaa tutkimuksen, suunnittelun ja tuotannon useille prosessiteollisuudille. Organisaatio on rakentunut omistettujen divisioonien ympärille, mukaan lukien jauheen ja lietteen sekoitusdivisioona, biomassaenergia- ja ympäristönsuojeludivisioona, elintarvike- ja lääkeosasto sekä hienokemikaalien sekoitusdivisioona, minkä ansiosta suunnittelutiimit voivat keskittyä kunkin sovellusalueen erityisvaatimuksiin.
Yritys suunnittelee ja rakentaa pohjasekoitinjärjestelmiä muiden sekoituskokoonpanojen ohella säiliöihin, joita käytetään elintarvikejalostuksessa, kemiallisessa sekoituksessa ja niihin liittyvissä teollisissa ympäristöissä. Tuotteita toimitetaan asiakkaille Manner-Kiinassa sekä kansainvälisille markkinoille, mukaan lukien alueet Pohjois-Amerikassa, Euroopassa ja Kaakkois-Aasiassa, kokeneen suunnittelutiimin tukemana, joka työskentelee suoraan asiakkaiden kanssa säiliöpiirustuksissa, prosessiolosuhteissa ja sekoittimen valinnassa.
Usein kysytyt kysymykset
| K1: Mikä on pohjasekoitin Pohjasyöttösekoitin on teollinen sekoituslaite, joka asennetaan säiliön lattian läpi, ja juoksupyörän akseli menee sisään alhaalta eikä ylä- tai sivuseinän kautta. Tämä rakenne tukee suorakäyttöä ja hellävaraista, matalan leikkausvoiman sekoitusta prosessiastioissa. | Q2: Mikä on pohjasyöttösekoitin Pohjasyöttösekoitin viittaa samaan laiteluokkaan kuin pohjasyöttösekoitin, jossa sekoittimen akseli ja juoksupyörä on asennettu säiliön pohjaan. Termiä sekoitin käytetään yleisesti sekoittimen kanssa prosessitekniikassa. |
| Q3: Kuinka pohjasyöttösekoitin toimii Moottori- ja tiivistekokoonpano sijaitsevat säiliön pohjan alapuolella tai sen päällä, ja ne liittyvät lyhyeen akseliin, joka ulottuu astiaan, jossa juoksupyörä pyörii. Tämä tiiviisti kytketty järjestely voi vähentää tärinää verrattuna pidempiin ylätuloakseliin. | Q4: Mihin pohjaan asennettua sekoitinta käytetään? Pohjalle asennettua sekoitinta käytetään tyypillisesti sekoittamiseen, homogenointiin ja kiinteiden aineiden laskeutumisen estämiseen matalan tai keskitason viskositeetin nesteissä, yleensä meijeri-, kosmetiikka- ja bioteknologiasovelluksissa. |
| K5: Mitä etuja pohjasyöttösekoittimella on? Yleisiä etuja ovat pieni koko, helppo pääsy siivoukseen, pieni leikkausteho herkkien koostumusten sekoitus, yhteensopivuus suljettujen säiliöjärjestelmien kanssa ja pienemmät sisäkorkeustarpeet. | K6: Missä pohjasekoittimia käytetään Niitä käytetään meijeriteollisuudessa, elintarvikkeiden ja juomien tuotannossa, kosmetiikan valmistuksessa, biotekniikassa ja valikoiduissa kemiankäsittelysäiliöissä, jotka tarvitsevat lattialle asennettavan pääsyn. |
| Kysymys 7: Pohjatulosekoitin vs. yläsyöttösekoitin Yläsyöttöhana tulee sisään ylhäältä pidemmällä akselilla ja kattoon kiinnitetyllä tuella, kun taas alasyöttöhana tulee lattiasta lyhyemmällä akselilla ja pienemmillä korkeusvaatimuksilla. | Q8: Pohjatulo vs. sivutulosekoittimet Pohjasyöttösekoitin tunkeutuu säiliön pohjaan ja sopii pienempiin, hellävaraisiin sekoitustarpeisiin, kun taas sivusyöttösekoitin tunkeutuu sivuseinään lähellä pohjaa ja sopii suuriin bulkkisäiliöihin. |
| Kysymys 9: Soveltuuko pohjasekoitin korkeaviskoosisille neseille Pohjasyöttösekoittimet sopivat yleensä paremmin matala- ja keskiviskositeettisiin nesteisiin. Korkeamman viskositeetin tuotteet vaativat usein juoksupyörän ja tehon lisätarkastelua tämän kokoonpanon rinnalla. | Q10: Voiko pohjasyöttösekoitin suspendoida kiintoaineita Kyllä, pohjasyöttösekoitin voi auttaa pitämään kevyet tai kohtalaisen tiheät kiintoaineet ripustettuna, erityisesti säiliöissä, joissa on pyöristetty tai kalteva pohja ja jotka tukevat tasaista virtausta siipipyörästä lähellä lattiaa. |
