Johdatus magneettisekoittimiin

Introduction to Magnetic Stirrers

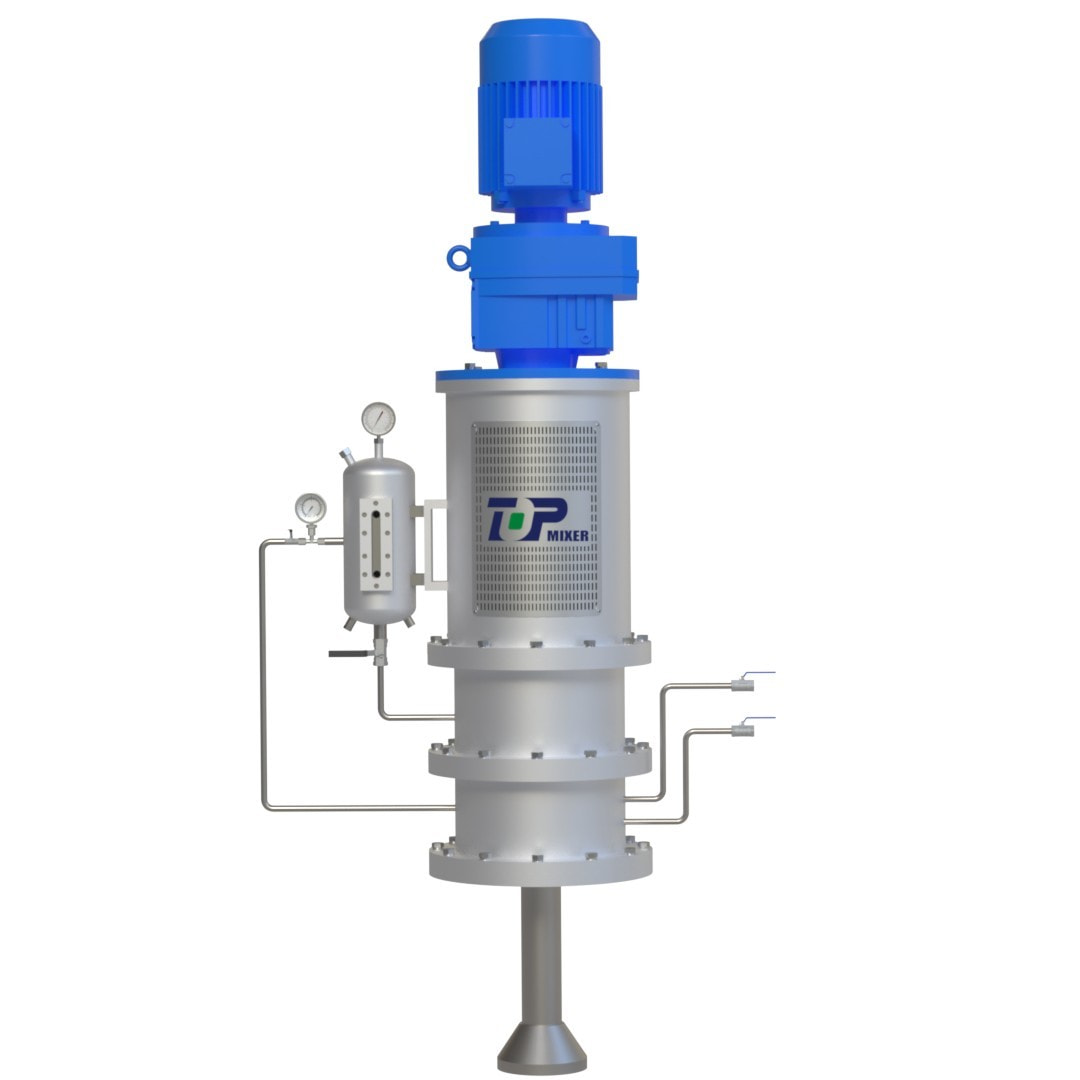

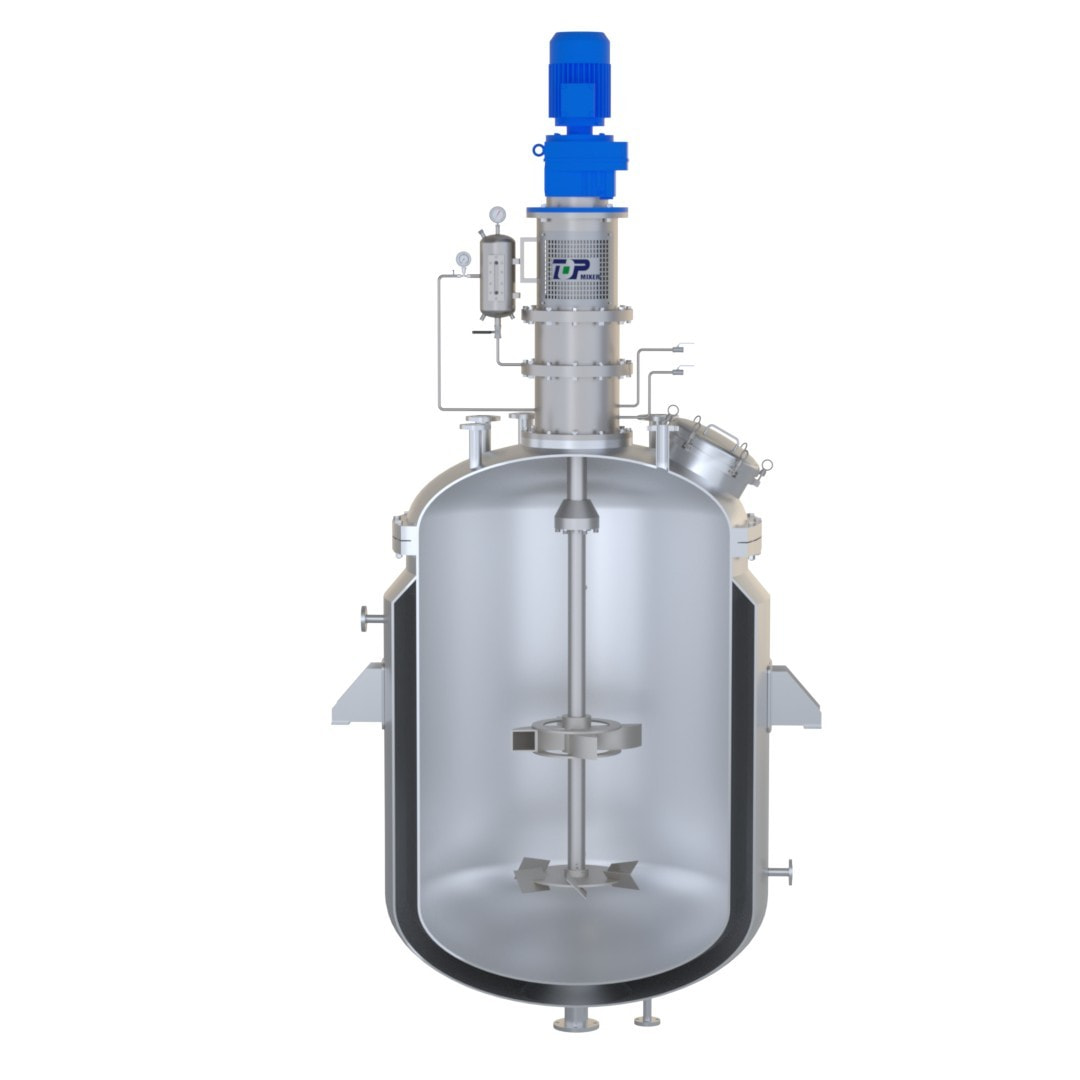

A magnetic top-feed stirrer is a stirring device that mounts a magnetic stirring arm on top of a container. It is widely used in laboratories and industrial production. Seuraavassa on lyhyt esittely magneettisista yläsyöttösekoittimista, mukaan lukien niiden toimintaperiaate, tekniset ominaisuudet ja käyttöskenaariot.

1. Working principle

The working principle of a magnetic top-feed stirrer is based on magnetic coupling. Its core components include:

External magnetic rotor: driven by a motor to rotate, generating a rotating magnetic field.

Sisäinen magneettinen roottori (sekoitus): Säiliön sisällä olevaan nesteeseen asetettuna se pyörii ulkoisen magneettisen roottorin magneettikentän vaikutuksesta.

Eristysholkki: Erottaa ulomman magneettiroottorin sisemmästä magneettisesta roottorista nestevuodon estämiseksi ja suojaa samalla moottoria ja magneettijärjestelmää.

Kun moottori käyttää ulompaa magneettiroottoria pyörimään, ulomman magneettiroottorin synnyttämä pyörivä magneettikenttä tunkeutuu eristysholkin läpi ja vaikuttaa sisempään magneettiseen roottoriin, jolloin se pyörii synkronisesti. Sisäisen magneettisen roottorin pyöriminen ajaa nestettä muodostamaan pyörteitä, jolloin saavutetaan nesteen tasainen sekoittuminen.

2. Technical Features

Kosketukseton voimansiirto: Kosketukseton voimansiirto saavutetaan magneettikytkennällä, mikä välttää perinteisten mekaanisten sekoittimien akselitiivisteiden vuotoongelman ja sopii erityisen hyvin syövyttäviä tai erittäin puhtaita nesteitä käsittelemään.

Erinomainen tiivistyskyky: Koska magneettinen sisä- ja ulkoroottori on täysin eristetty eristysholkilla, neste ei vuoda sekoitusprosessin aikana, mikä takaa korkean turvallisuuden.

Helppo asentaa: Sekoituslaite on asennettu säiliön päälle, joten se on helppo asentaa ja irrottaa sekä helppo huoltaa.

Laaja valikoima sovelluksia: Se pystyy käsittelemään eri viskositeetin nesteitä, ja eri muotoisia ja kokoisia sekoitustankoja voidaan valita tarpeen mukaan.

Pieni leikkausvoima: Soveltuu näytteille, jotka ovat herkkiä leikkausvoimalle, kuten soluviljelmille ja suspensioille.

Energiaa säästävä ja tehokas: Magneettisella kytkinvaihteistolla on korkea hyötysuhde ja alhainen energiankulutus.

3. Sovellusskenaariot

Laboratorio: Käytetään kokeellisiin toimintoihin, kuten liuoksen sekoittamiseen, liukenemiseen ja kemiallisiin reaktioihin. Soveltuu erityisesti kokeisiin, joissa on korkeat steriiliyden ja saasteettomien olosuhteiden vaatimukset.

Teollinen tuotanto: Käytetään teollisuuden, kuten kemian, lääketeollisuuden ja elintarviketeollisuudessa korkeaviskoosisten nesteiden ja materiaalien sekoittamiseen reaktioastioissa.

Biopharmaceuticals: Used in bioreactors for processes such as cell culture and bio-fermentation, ensuring aseptic operation.

4. Strengths and Challenges

Edut:

Ei vuotoriskiä: Magneettinen kytkin estää mekaanisten tiivisteiden vuotoongelman ja parantaa turvallisuutta.

Easy to operate: easy to install and use, and low maintenance cost.

High applicability: Suitable for a variety of liquids and process conditions.

challenge:

Haasteita mittakaavassa: Suurissa konteissa magneettisekoittimien valmistus ja asennus on melko vaikeaa, ja sekoitusakselin lujuus- ja vakausvaatimukset ovat korkeat. Rajoitettu sekoitusteho korkeaviskoosisille nesteille: Käsiteltäessä erittäin viskositeettisia nesteitä, sekoitusteho voi olla alhaisempi kuin mekaanisten sekoittimien.

Magneettiset yläkuormitetut sekoittimet ainutlaatuisella kosketuksettomalla siirtomenetelmällä ja tehokkaalla ja turvallisella sekoitussuorituskyvyllään ovat tulleet korvaamattomiksi varusteiksi nykyaikaisissa laboratorioissa ja teollisessa tuotannossa.

Introduction to Magnetic Bottom Stirring

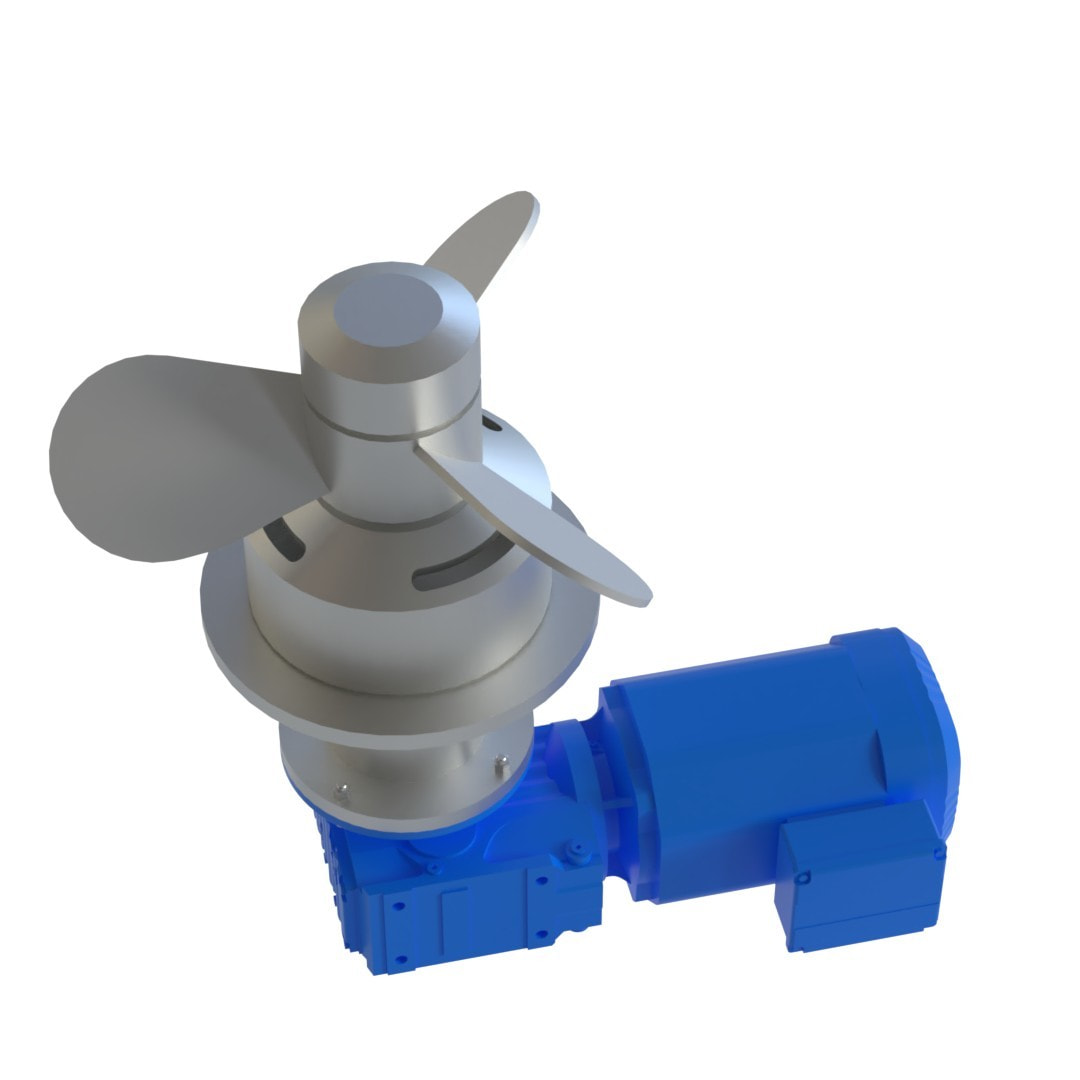

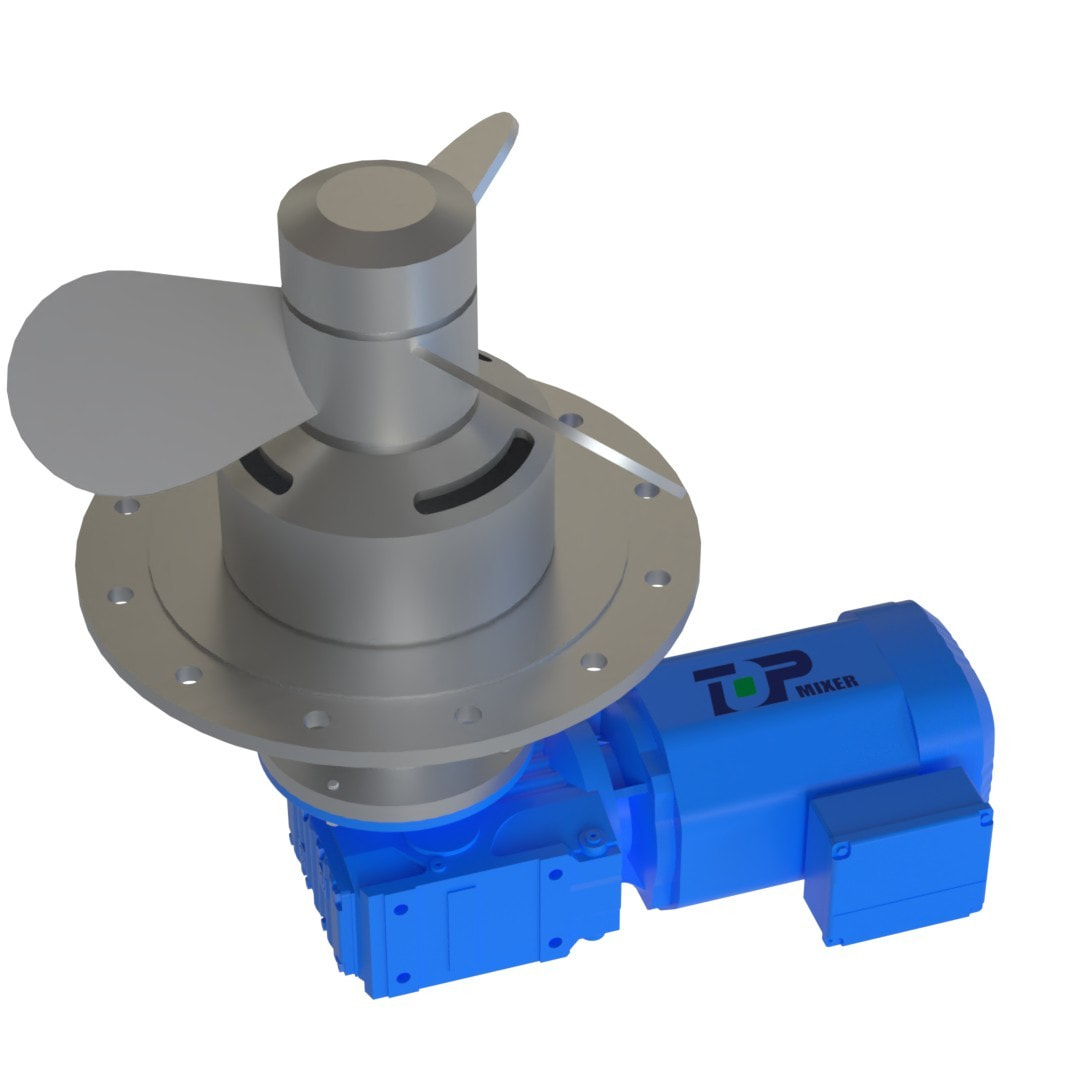

Magneettinen pohjasekoitin on magneettikäyttötekniikkaa käyttävä sekoituslaite. Sen sekoitusyksikkö sijaitsee säiliön pohjassa, ja sekoituslapaa pyöritetään kosketuksettomalla magneettikytkennällä nesteiden tasaisen sekoittumisen saavuttamiseksi. The following is a detailed introduction to magnetic bottom-entry mixers:

1. Working principle

Magneettiset pohjasyöttösekoittimet hyödyntävät magneettisten materiaalien vastakkaisten napojen välistä vetovoimaa ja samanlaisten napojen välistä hylkimistä. An external magnetic drive device generates a rotating magnetic field, which in turn drives the internal stirring paddle (or stirrer) to rotate. Its working process is as follows:

An external magnetic drive device (such as a magnet driven by an electric motor) generates a rotating magnetic field.

Sisäinen sekoituslapa (tai sekoitin) pyörii synkronisesti ulkoisen magneettikentän kanssa magneettikytkennän kautta.

Sekoituslavan pyöriminen saa säiliön sisällä olevan nesteen muodostamaan pyörteen, jolloin neste sekoittuu tasaisesti.

2. Technical Features

Ei vuotoriskiä: Magneettinen kytkinkäyttö eliminoi mekaanisten tiivisteiden tarpeen ja välttää perinteisten mekaanisten tiivisteiden vuoto-ongelmat. Se soveltuu erityisen hyvin myrkyllisten, haitallisten, syttyvien, räjähtävien tai erittäin puhtaiden materiaalien käsittelyyn.

Korkea puhtaus: Sekoituslaite sijaitsee säiliön pohjassa, mikä vähentää kuolleita alueita ja varmistaa materiaalien tasaisen sekoittumisen, joten se sopii sovelluksiin, joissa on korkeat puhtausvaatimukset.

Pitkä käyttöikä: Tehokkaat magneetit ja korroosionkestävät materiaalit, kuten 316L ruostumaton teräs, pidentävät laitteen käyttöikää.

Turvallinen ja luotettava: Vaihtamalla dynaaminen mekaaninen tiiviste staattisella tiivisteellä hitsatulla eristysholkilla, ratkeaa juoksu-, vuoto-, tippumis- ja tihkumisongelmat perinteisistä tiivisteistä.

Erittäin tehokas sekoitus: Pohjaan asennettu sekoitin tuottaa hyvän kiertovirtauksen, mikä parantaa sekoitustehokkuutta.

3. Sovellusskenaariot

Magneettisia pohjasekoittimia käytetään laajalti seuraavilla aloilla:

Pharmaceutical industry: Used in mixing, reaction and other processes in drug production to meet GMP standards.

Bioteknologia: Aseptisen toiminnan varmistaminen prosesseissa, kuten biofermentaatiossa ja soluviljelyssä.

Elintarvike- ja juomateollisuus: Käytetään sekoittamiseen ja sekoittamiseen elintarvikejalostuksessa tuotteiden laadun ja turvallisuuden varmistamiseksi.

Kemianteollisuus: Käytetään sekoittamiseen ja reaktioihin hienokemikaalien tuotannossa.

4. Strengths and Challenges

Edut:

No risk of leakage, high safety.

Sillä on korkea puhtaus ja se sopii teollisuudelle, jolla on korkeat hygieniavaatimukset.

Long lifespan design reduces maintenance costs.

challenge:

For high-viscosity materials, mixing efficiency may not be as good as that of mechanical agitators.

The equipment cost is relatively high.

Magneettiset pohjasekoittimet, joiden ainutlaatuiset ominaisuudet ovat vuotamattomat, erittäin puhtaat ja pitkäikäiset, ovat tärkeässä asemassa lääkkeiden, biotekniikan, elintarvike- ja kemikaalien kaltaisilla aloilla, ja ne ovat yksi modernin teollisuustuotannon välttämättömistä laitteista.
